圆刀片－球头刀片－球头刀头－仿形加工
 |
|

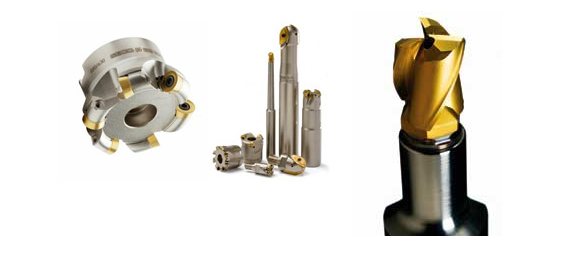

圆刀片铣刀。 该铣刀装有强壮的圆刀片，针对平面和仿形铣削加工（包含型腔铣削）的半精加工和粗加工。 圆刀片铣刀是 3D 铣削范畴最灵活的刀具。 它们能被用于很多种应用场合，如圆周插补和螺旋插补斜坡铣、方肩铣削、铣槽、插铣和斜坡铣。 这使得这种刀具比用于 3D 铣削的多数产品更有效。 圆刀片有非常强壮的槽型，使其适用于加工各种材料。 强壮的几何形状还允许高的材料切除率。 强壮且稳定 为了对各种材料进行从最轻快的切削到最困难的加工，圆刀片供应很多种不同的刀片槽型。 刀杆式的刀具供应不同的长度以获得最佳的可达性和稳定性。 产品优势 如前所述，圆刀片非常强壮并因此适用于困难的加工和材料。 圆刀片允许使用比其它槽型更多的切削刃，使其更经济。 产品范围 山高刀具能提供宽范围的圆刀片和刀具。 刀片供应的直径为 6、8、10、12、16 和 20 mm。对于所有的刀片直径，均提供刀杆式和刀盘式的刀具。 刀杆式的刀具还供应高密度抗振刀杆。 • 对于 6 mm 刀片，刀具直径范围为 10-40 mm • 对于 8 mm 刀片，刀具直径范围为 16-42 mm • 对于 10 mm 刀片，刀具直径范围为 16-50 mm • 对于 12 mm 刀片，刀具直径范围为 24-137 mm • 对于 16 mm 刀片，刀具直径范围为 32-160 mm • 对于 20 mm 刀片，刀具直径范围为 25-160 mm K=2 球头铣刀 在仿形铣削应用中，球头铣刀被设计用于传递更高的性能和更好的可靠性。 归因于高刚性的设计和两个有效齿数 (K=2)，这种金属切除率高的刀具能承受非常高的进给量。 R218.20 是市场上最好的刀具！ R218.20 具有一种独特的带榫定位的刀片座，可以避免锁紧螺钉的应力并防止刀片转动。 容屑空间大，并且带有一个大的圆弧，使得刀具在中心处更强壮。 同一个刀片上有两个切削轻快的切削刃。 最大化安全性和可靠性 刀片和刀体的强度使刀具获得最大的安全性和可靠性，使其适用于无人生产。 R218.20 能承受非常高的进给量，在现代的机床上能获得非常好的生产率。 归因于刀片和刀体的强度，在最高性能时的经济性也很好。 这种新刀具是一种通用的刀具，能用于各种材料的半精加工到重粗加工。 产品优势 刀片切削刃的 S 形曲线降低了切削力，而且沿着整个切削刃有一个恒定的切削前角。 正的轴向前角提供顺畅的切削作用并允许上行加工，而中心处的加强使其耐崩。 通过沿着切削刃使用相适应的后角，光滑的几何形状生成非常低的切削力，从而提高刀具寿命。 刀片被设计成两种不同的几何形状和两种材质等级，使其总是易于找到合适的备用方案（取决于应用）。 产品范围 R218.20 供应的直径范围 16–50 mm，英制规格为直径 0,625" 到 2"。 刀具提供各不相同的柄部型式，诸如圆柱柄、圆柱/侧固柄、山高/侧固柄、销钉驱动侧固柄、莫氏锥柄和 Combimaster® 刀头。 Minimaster® 小直径可换立铣系统 小魔王是一种采用钢制刀杆的通用且适应性很好的系统。 这种独特的立铣系统能组合成不同的解决方案，提供最优的可达性并结合最大的稳定性和安全性。 用于 3D 铣削的 Minimaster® 小魔王供应两刃和三刃型式。对于三刃型式，采用更高的进给量提高生产率成为可行；对于两刃型式，最小化振动的风险成为可行。 通用且有竞争力 Minimaster 小魔王是一种两体式的设计,你能根据应用来组合刀杆和刀片，这使得 Minimaster 小魔王成为市场上最通用的立铣系统。 这还意味着有了 Minimaster 小魔王，您能为几乎每一种应用找到解决方案。 Minimaster 小魔王是一种稳定且刚性好的系统，总是有一种组合能最小化悬伸并获得最大的稳定性。 产品优势 当使用 Minimaster 小魔王时，您拥有两体式设计的巨大优势。 当刀片磨损时，你只需在刀杆内放上另一个刀片就能再次加工。 Minimaster 小魔王还是一种经济的解决方案，因为您不用去买比现在所用更多的整体硬质合金。 产品范围 Minimaster 小魔王供应的直径从 6 到 20 mm。 刀片可以订购许多种不同的形式，如用于键槽的下偏差刀片、尖角或圆角的方肩刀片。 还有中心钻削、45-60°倒角或双重倒角、高进给刀片、插铣和 90-120°球头形式的仿形铣削刀片。 “Minimaster Plus 正在让您实现精度和生产率的最高水平。” 高速？当然！ 当Minimaster Plus小魔王新刀头替换旧的刀头时，端面和径向应保持相同的位置以获得最大的精度。在更换刀头时，不把刀杆从刀柄或机床上拆卸下来并且重新测量整个刀具组件也是可行的，这样就能显著缩短加工周期。 经济性好？毋庸置疑。 当刀具磨损后，您只需更换刀头，而非整个刀具（例如，HSS高速钢或整硬立铣刀）。适用于不同刀杆的可换式刀头可使用更高的切削参数、可避免重磨并保证一致的刀具寿命。 主要优势： § 更高的生产率和精度 § 刀片和刀杆的灵活组合 § 内冷却通道 § 两刃、三刃和多刃刀片 § 适用于加工所有类型的工件材料 插铣刀 插铣被发明用于去除大量的材料，它尤其适用于需要长悬伸的应用场合，例如 3D 铣削。 在正常的工况下,大悬伸自然意味着切削参数必须要被降低以防止刀具的挠曲，刀具的挠曲会引起振动、表面粗糙度差和尺寸精度低劣。 可是，插铣刀的工作原理使得悬伸比传统加工多许多倍时能使用高的切削参数。 产品优势 就尽快切除大量的材料而言，插铣是最高效的铣削系统。 插铣刀允许非常高的材料切除率，使其成为 3D 铣削应用当今最高水平的粗加工方法。 在插铣时，切削力直接指向主轴。 这意味着在长悬伸加工时，插铣有出色的性能表现。 山高刀具提供市场上范围最宽的标准插铣刀。 § 产品范围 装 SCET12 刀片的 R217/220-79-12 针对粗加工。 直径范围 32-200 mm (1.25"- 8.0")。 § 装 AP16 刀片的 R217/220.79（直径范围 40- 125 mm，1.5"- 5.0"）和装 XC13 刀片的 L217.79（直径范围 32 - 50 mm，1.25" - 2.0"）针对半精加工。 § 装 XO-09 刀片的 R217.79（直径范围 20-50 mm，0.75" - 2.0"）和装 XO-12 刀片的 R217/220.79（直径范围 25-63 mm，1.0" - 2.5"）针对精加工。 上述装 XO 刀片的铣刀在轴向进给方向能被用于上行仿形和下行仿形加工，如模具的深型腔壁。 所有的铣刀系统有为排屑最佳的内冷却孔。 插铣刀片还供应 Minimaster® 小魔王形式，直径 6-16 mm。 Power4 圆刀片 Power 4 是一款适合于汽轮机叶片生产的仿形铣刀。这一新型铣刀是与发电行业的客户合作开发的。 拥有专利的抗转动系统，经过优化的刀体设计，配以完全硬化的镍基镀层，确保了长的刀具寿命和始终一流的加工效果。 抗转动系统最高的稳定性 带有抗转动刀片系统的圆刀片系列，拥有4个小平面，可以卡入刀片座内。这些小平面能确保刀片在加工过程中不会旋转，提高了稳定性，确保了机加工过程的安全。 优化的刀体设计，配以硬化的镍基镀层 所有刀体都使用硬度等级约为 HRc65-70 的 NiCr 镀层进行了表面硬化处理。为保持严格的公差以提供高质量的机加工，刀片座进行了密封，避免在机加工过程中有切屑或污垢进入刀片座内（已获得专利）。为提高安全性，刀片和刀体之间的接触面积进行了最大化设计。 主要优势 § 抗转动的系统 § 强壮且独特的设计 § 表面硬化处理 § 密封刀片座 § 接触面积最大化 |
